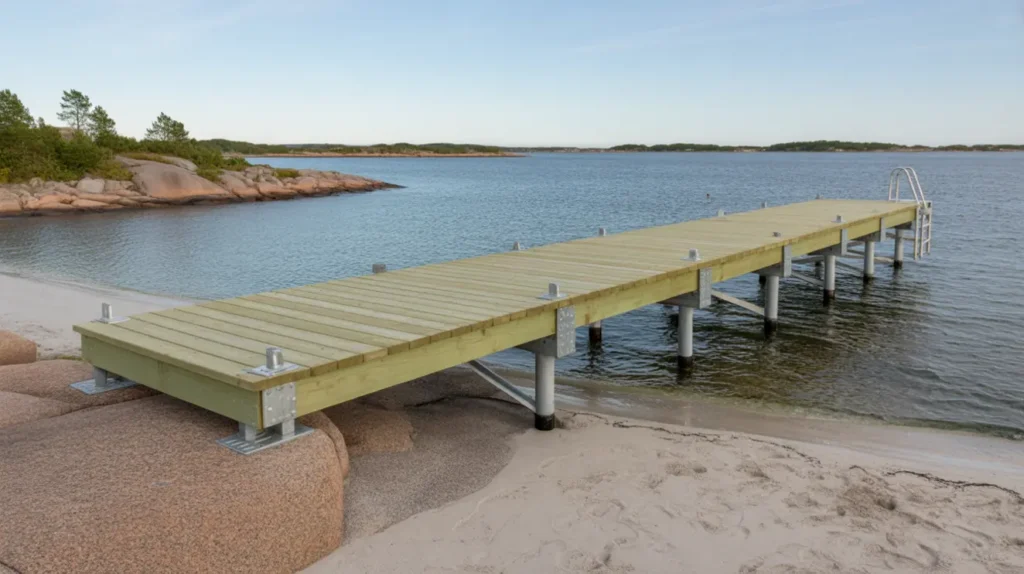

Vid en sjötomt i Gottskär, Onsala, har vi anlagt en småbåtsbrygga för förtöjning och en låg strandbrygga för bad och landstigning. Uppdraget omfattade projektering, materialleverans och utförande i en kustmiljö med västliga vindar. Småbåtsbryggan är 14 meter lång med en T-plattform på 3×4 meter som ger arbetsyta och två platser för småbåt. Strandbryggan drogs 9 meter ut från strandlinjen och anslöts med en låg trappa mot vattnet. Arbetet bedrevs från pråm för att minimera markpåverkan, med tillfällig upplag och avspärrningar för säkerhet.
Inför grundläggningen genomförde vi bottenkartering med lodning, provstänger och dykinspektion för att hitta berg och fria bottenytor. Småbåtsbryggan bärs av fyra varmförzinkade stålrörspålar, Ø168 mm, drivna till fast botten och därefter borrade och bergförankrade med injekterad cement och M30 gängstång. Toppnivåer sattes med totalstation, tolerans inom 5 mm, och lodriktighet kontrollerades med lodlina. Överbyggnaden består av galvaniserade stålbalkar, bärlinor i NTR A och trall 28×120 mm NTR AB med 6 mm springor för dränering. Samtliga skruv och bultar är syrafasta A4. Fendrar i gummi och två förtöjningspollare monterades, liksom badstege och islist vid landfäste. Strandbryggan förankrades i berg med epoxiankrade rostfria bergbultar och kompletterades med släntskydd av natursten 100 till 300 mm mot urspolning.
Landfästen göts med frostbeständig betong C35/45 med luftporbildare, armerad med kamstål B500B och ingjutna förankringsplåtar. Trallen oljades på alla snittytor, kapändar behandlades och stål mot trä separerades med EPDM-distans för att minska korrosion. Under pålningsskedet installerades siltskärm och maskiner på vattnet kördes med biologiskt nedbrytbar hydraulolja. Efter montage utfördes dykbesiktning av pålskarvar och injekteringar, momentkontroll av bultar och provdragning av en pollare till 15 kN. Relationsritningar, fotodokumentation och skötselråd överlämnades, med förslag på årlig kontroll av nivåer, beslag och trallens infästningar.
Om du planerar ny eller ombyggd brygga i Gottskär eller längs Onsalahalvön, kontakta oss så går vi igenom förutsättningarna på plats och lägger upp ett säkert utförande.
